راهنمای خرید لوله پلی اتیلن کابلی برای مسیرهای زیرزمینی؛ از انتخاب سایز تا کنترل کیفیت

خرید لوله پلی اتیلن کابلی فقط با اعلام سایز و مقایسه قیمت هر متر انجام نمی‌شود. ممکن است دو لوله از بیرون هم‌اندازه باشند، اما فضای داخلی متفاوتی برای عبور کابل داشته باشند. همچنین محصولی که برای یک مسیر کوتاه مناسب است، الزاماً پاسخ‌گوی شرایط نصب در یک مسیر طولانی و پرخم نیست.

انتخاب نامناسب معمولاً زمانی خودش را نشان می‌دهد که عملیات اجرا شروع شده است؛ کابل به‌سختی عبور می‌کند، اتصال مانع ایجاد می‌کند یا لوله هنگام نصب تغییر شکل می‌دهد. برای کاهش احتمال این مشکلات، باید مشخصات کابل، شرایط مسیر و معیارهای پذیرش محصول را پیش از سفارش مشخص کنید. این راهنما مهم‌ترین نکات انتخاب، استعلام و تحویل لوله کابلی را توضیح می‌دهد.

لوله پلی اتیلن کابلی چیست و چه تفاوتی با لوله آبرسانی دارد؟

لوله پلی اتیلن کابلی مجرایی برای ایجاد مسیر عبور و حفاظت از کابل‌های برق یا ارتباطات است. این محصول با عنوان داکت پلی اتیلن نیز شناخته می‌شود و در صورت انتخاب و اجرای مناسب، به محافظت از کابل در برابر تماس مستقیم با خاک و آسیب‌های مکانیکی کمک می‌کند.

تفاوت اصلی آن با لوله آبرسانی، در هدف کاربرد و الزامات عملکردی است. لوله آبرسانی برای انتقال آب با شرایط فشار مشخص انتخاب می‌شود؛ اما در لوله کابلی، فضای عبور کابل، نیروهای نصب، محدودیت خم و سازگاری اتصالات اهمیت دارند.

بنابراین، مشترک بودن جنس پلی اتیلن برای جایگزینی این دو محصول کافی نیست. استفاده از لوله آبرسانی به‌عنوان محافظ کابل باید پس از بررسی مشخصات محصول و تأیید طراح پروژه انجام شود. داکت‌ها و میکروداکت‌های تخصصی فیبر نوری نیز الزامات خود را دارند و نباید ویژگی‌های آن‌ها را به تمام لوله‌های پلی اتیلن تعمیم داد.

قبل از سفارش لوله کابلی، چه اطلاعاتی آماده کنیم؟

استعلام دقیق از شناخت پروژه شروع می‌شود. اگر فقط عبارت «لوله برای کابل برق» را به فروشنده اعلام کنید، پیشنهاد دریافتی ممکن است بر پایه فرض‌هایی باشد که با نیاز واقعی شما مطابقت ندارند.

اطلاعات زیر را پیش از درخواست قیمت جمع‌آوری کنید:

برای مثال، اجرای لوله در ترانشه باز با نصب آن به روش حفاری افقی جهت‌دار یکسان نیست. در روش دوم، نیروهای کششی وارد بر لوله هنگام نصب نیز باید بررسی شوند.

این اطلاعات مبنای دریافت پیشنهاد فنی هستند؛ مشخصات نهایی سفارش باید با نقشه‌ها و الزامات مصوب پروژه تطبیق داشته باشند.

چگونه سایز مناسب لوله پلی اتیلن کابلی را انتخاب کنیم؟

برای انتخاب سایز، باید ابعاد واقعی کابل‌ها و قطر داخلی لوله را کنار هم بررسی کنید. سایز تجاری یا قطر خارجی به‌تنهایی نشان نمی‌دهد چه مقدار فضای عبور در اختیار دارید.

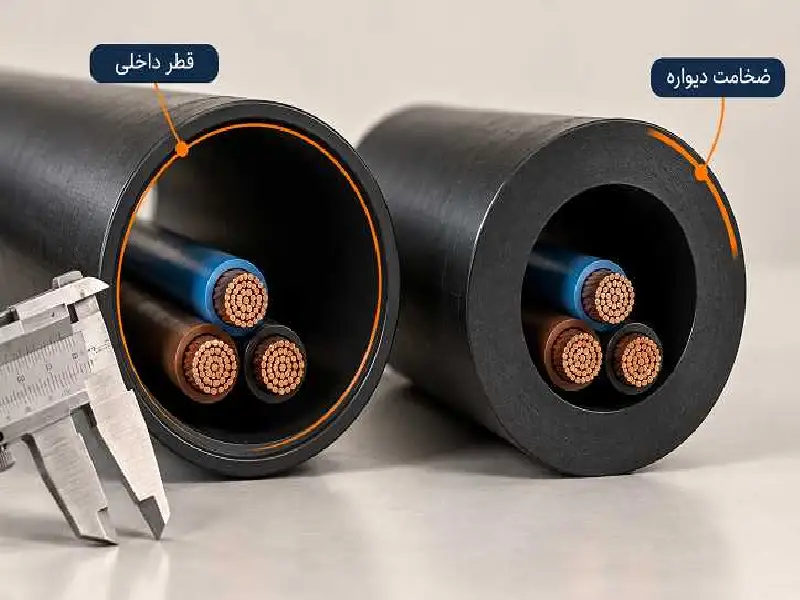

تفاوت قطر خارجی و قطر داخلی

قطر خارجی، اندازه لوله از سطح بیرونی یک سمت تا سمت مقابل است. قطر داخلی، فضای داخل لوله را مشخص می‌کند و با افزایش ضخامت دیواره در قطر خارجی ثابت، کاهش می‌یابد.

برای روشن شدن موضوع، دو لوله فرضی با قطر خارجی ۶۳ میلی‌متر را در نظر بگیرید. اگر ضخامت دیواره یکی ۴ و دیگری ۶ میلی‌متر باشد، قطر داخلی هندسی آن‌ها به‌ترتیب حدود ۵۵ و ۵۱ میلی‌متر خواهد بود. پس یکسان بودن قطر خارجی، به معنی یکسان بودن فضای عبور کابل نیست.

این مثال صرفاً آموزشی است. ابعاد قابل‌قبول سفارش، تلرانس‌ها و حداقل قطر داخلی باید از دیتاشیت و مشخصات استاندارد محصول استخراج شوند.

تعداد کابل‌ها و شرایط مسیر

تعداد کابل‌ها تنها یکی از عوامل انتخاب سایز است. قطر خارجی هر کابل، آرایش کابل‌ها و روش نصب نیز اهمیت دارند. عبور چند کابل می‌تواند محدودیت‌هایی ایجاد کند که با بررسی مجموع سطح مقطع آن‌ها به‌تنهایی مشخص نمی‌شود.

در مسیرهای طولانی یا دارای تغییر جهت‌های متعدد، فضای کافی داخل لوله نیز لزوماً به معنی امکان کابل‌کشی آسان نیست. محدودیت کشش و خم کابل باید جداگانه بررسی شود. درصد پرشدگی مجاز نیز باید از ضوابط مربوط به کاربرد و پروژه گرفته شود؛ یک عدد ثابت برای تمام مسیرهای برق و مخابرات مناسب نیست.

ظرفیت موردنیاز برای توسعه آینده

اگر احتمال اضافه شدن کابل وجود دارد، این نیاز را از ابتدا در طراحی لحاظ کنید. بسته به شرایط پروژه، می‌توان ظرفیت اضافی در داکت یا یک مسیر خالی مستقل پیش‌بینی کرد.

انتخاب بزرگ‌ترین سایز موجود، راه‌حل خودکار توسعه آینده نیست. ظرفیت رزرو باید با هزینه اجرا، امکان کابل‌کشی مجدد و برنامه توسعه تناسب داشته باشد.

ضخامت دیواره و SDR را چگونه بررسی کنیم؟

SDR نسبت قطر خارجی اسمی به حداقل ضخامت دیواره تعیین‌شده در مشخصات استاندارد مربوط است. در محصولات قابل‌مقایسه با قطر خارجی یکسان، SDR کمتر به معنی دیواره ضخیم‌تر است.

دیواره ضخیم‌تر می‌تواند مقاومت در برابر برخی نیروهای مکانیکی را افزایش دهد، اما فضای داخلی را کاهش می‌دهد و معمولاً مصرف مواد بیشتری دارد. بنابراین، انتخاب SDR فقط با هدف افزایش ضخامت، تصمیم کاملی نیست.

برای تعیین ضخامت مناسب باید شرایط زیر بررسی شوند:

• روش نصب و نیروهای وارد بر لوله هنگام اجرا
• عمق دفن، بارهای سطحی و شرایط خاک
• کیفیت بستر و حمایت جانبی لوله
• محدودیت خم و احتمال تغییر شکل مقطع
• فضای داخلی موردنیاز برای کابل‌ها

راهنماهای تخصصی مؤسسه PPI، از جمله سند TN-48 درباره انتخاب ضخامت داکت در حفاری افقی جهت‌دار کوچک‌مقیاس، نیز انتخاب دیواره را به شرایط نصب مرتبط می‌کنند. بنابراین، توصیه یک SDR ثابت برای تمام مسیرهای زیر جاده یا همه پروژه‌های حفاری مناسب نیست.

هنگام خرید، جدول ابعادی، مشخصات مواد و مدارک فنی محصول را بررسی کنید. محاسبه ساده قطر تقسیم بر SDR، جای جدول ابعادی معتبر و بررسی تلرانس‌ها را نمی‌گیرد.

خم‌ها و اتصالات چه اثری بر کابل‌کشی دارند؟

انعطاف‌پذیری پلی اتیلن امکان اجرای بعضی تغییر جهت‌ها را فراهم می‌کند، اما لوله و کابل هرکدام محدودیت خم مستقل دارند. مسیر باید هر دو محدودیت را رعایت کند.

طول مسیر و تعداد خم‌ها نیز بر نیروی لازم برای کشش کابل اثر می‌گذارند. در برخی مسیرها، پیش‌بینی نقاط دسترسی میانی ضروری است؛ حتی وقتی قطر داخلی لوله کافی به نظر می‌رسد.

نوع اتصال هم باید با روش کابل‌گذاری سازگار باشد. برجستگی داخلی، ناهم‌راستایی یا کاهش مقطع در محل اتصال می‌تواند عبور کابل را دشوار کند. در سامانه‌هایی که کابل با هوا دمیده می‌شود، حفظ فشار هوا و آب‌بندی مناسب اتصالات اهمیت ویژه‌ای دارد.

انتخاب اتصال مکانیکی یا جوشی صرفاً بر اساس کوچک یا بزرگ بودن سایز انجام نشود. ابعاد محصول، الزامات سامانه و دستورالعمل سازنده باید مبنای انتخاب باشند.

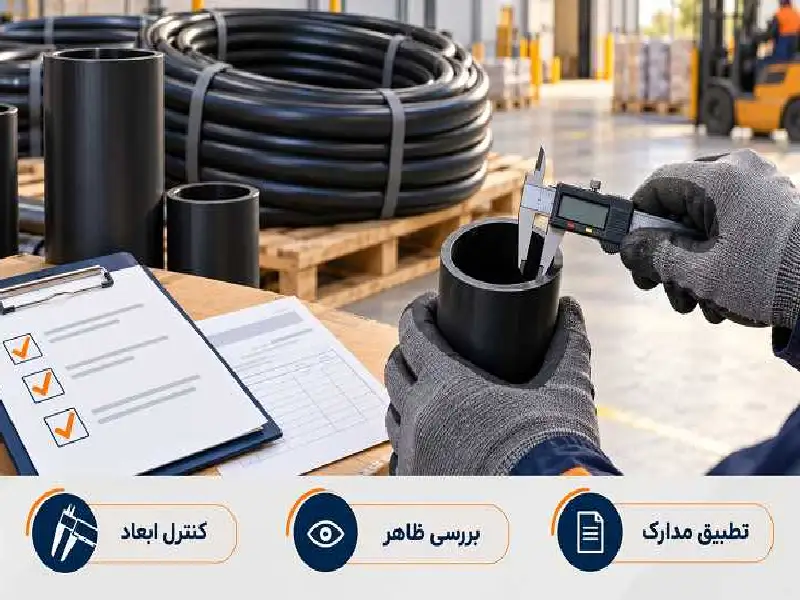

هنگام تحویل لوله پلی اتیلن کابلی چه مواردی را کنترل کنیم؟

پذیرش محموله را با تطبیق محصول و مشخصات سفارش شروع کنید. ظاهر سالم، به‌تنهایی کیفیت مواد یا انطباق کامل محصول را اثبات نمی‌کند.

نمونه‌برداری و اندازه‌گیری باید مطابق برنامه کنترل کیفیت انجام شوند. بررسی یک نقطه یا یک شاخه، لزوماً نماینده کل محموله نیست. در لوله‌های کلافی، بیضی‌شدگی و آسیب‌های ناشی از بسته‌بندی یا حمل نیز بررسی شوند.

استاندارد ASTM F2160 یکی از مراجع مربوط به داکت‌های پلی اتیلن برای حفاظت کابل‌های برق و ارتباطات است؛ بااین‌حال، ذکر نام آن به معنی انطباق هر محصول با این استاندارد نیست. انطباق باید با مدارک مربوط به محصول تأیید شود.

معیار پذیرش را پیش از خرید مشخص کنید تا رسیدگی به مغایرت در زمان تحویل روشن باشد.

چگونه قیمت فروشندگان را درست مقایسه کنیم؟

قیمت لوله پلی اتیلن کابلی زمانی قابل‌مقایسه است که مشخصات پیشنهادها هم‌سطح باشند. دو فروشنده ممکن است برای یک سایز تجاری، محصولاتی با ضخامت، فضای داخلی یا شرایط تحویل متفاوت پیشنهاد دهند.

در مقایسه، این موارد را کنار قیمت هر متر ثبت کنید:

• قطر خارجی، ضخامت و قطر داخلی
• مشخصات فنی و مدارک کیفیت
• متراژ و نوع بسته‌بندی
• هزینه اتصالات و حمل
• زمان تحویل و شرایط پرداخت
• نحوه رسیدگی به مغایرت کالا

اگر پیشنهاد ارزان‌تر، ضخامت یا مشخصات مواد را اعلام نکرده است، ابتدا اطلاعات آن را تکمیل کنید. نبود اطلاعات به‌تنهایی اثبات‌کننده کیفیت پایین نیست، اما مانع تصمیم‌گیری دقیق است.

پنج اشتباه رایج در خرید لوله کابلی

1. انتخاب فقط بر اساس قیمت هر متر: هزینه حمل، اتصالات و اجرای محصول نادیده گرفته می‌شود.
2. یکی دانستن سایز اسمی با فضای داخلی: لوله ممکن است فضای موردنیاز کابل‌ها را فراهم نکند.
3. انتخاب ضخامت بدون توجه به روش نصب: نیروهای مرحله اجرا در سفارش لحاظ نمی‌شوند.
4. یکسان دانستن تمام لوله‌های مشکی: تفاوت کاربرد، مواد و مشخصات ساخت نادیده گرفته می‌شود.
5. سفارش بدون معیار پذیرش مکتوب: تشخیص و پیگیری مغایرت دشوار می‌شود.

راه جلوگیری از این خطاها، تبدیل نیاز پروژه به مشخصات قابل‌اندازه‌گیری و ثبت آن‌ها در استعلام و سفارش است.

برای استعلام از انرژی‌سازان چه اطلاعاتی ارسال کنیم؟

انرژی‌سازان لوله پلی اتیلن کابلی را در سبد محصولات خود دارد. برای دریافت پیشنهاد متناسب با پروژه، مشخصات مسیر و کابل‌ها را در درخواست استعلام درج کنید.

می‌توانید از این الگو استفاده کنید:

برای مسیر زیرزمینی به طول … متر، با روش اجرای … و کابل‌هایی با تعداد … و قطر خارجی … میلی‌متر، به لوله محافظ کابل نیاز داریم. شرایط خاک و بارگذاری … و تعداد تغییر جهت‌های مسیر … است. لطفاً مشخصات ابعادی، SDR، دیتاشیت، مدارک کیفیت قابل‌ارائه، اتصالات سازگار، متراژ بسته‌بندی، قیمت و زمان تحویل را اعلام کنید.

ابعاد یا مشخصات مصوب لوله، متراژ، نوع بسته‌بندی، محل تحویل و اتصالات موردنیاز را اعلام کنید. اگر مشخصات هنوز نهایی نشده‌اند، اطلاعات مسیر و کابل را برای بررسی اولیه ارائه دهید. انتخاب مناسب لوله کابلی از هماهنگی ابعاد محصول با نیاز کابل و شرایط اجرا به دست می‌آید. پیش از سفارش، مشخصات را مکتوب کنید و هنگام تحویل همان موارد را مبنای پذیرش قرار دهید. برای بررسی شرایط تأمین از انرژی‌سازان، درخواست استعلام خود را همراه با اطلاعات پروژه ارسال کنید.
